振動篩系列之橢圓振動篩
發布日期：2016-04-23 作者：隆中

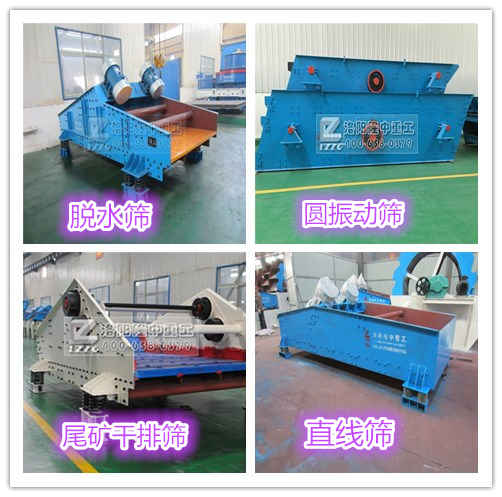

振動篩是利用振子激振所產生的往復旋型振動而工作的，該機械 效率gao，質量輕，系列完整多樣，層次多，對于干濕物料篩分可以滿足需求。隨著振動篩在各行各業中的廣泛應用，振動篩系列產品也越來越多。如直線振動篩、圓振動篩、礦用振動篩、橢圓振動篩等。今天振動篩廠家就為大家介紹振動篩系列產品之橢圓振動篩。
一、產品介紹
橢圓篩是一種做橢圓運動軌跡的振動篩，具有效率gao、篩分精度gao，適合范圍廣等優點。和同規格普通篩機相比，有更大的處理量和更gao的篩分效率。適用于冶金行業的溶劑、冷燒結礦篩分，礦山行業的礦石分ji，煤炭行業的分ji及脫水、脫介等作業。是現有大型振動篩及國外引進產品的理想替代產品。 TK橢圓振動篩被廣泛用于采石場、砂石料的篩分作業，也可供選煤、選礦、建材、建筑、電力及化工等行業作產品的分ji之用。
二、性能特點
1、采用偏心塊作為振動源，結構簡單、可靠，維修方便。激振力大，篩分效率gao。
2、零部件的標準化、模塊化程度gao，互換性、通用性好。 橢圓振動篩二十多種規格只有三個型號的振動器。通過調整偏心配重塊的數量便可輕松改變激振力，適應多種規格篩機。
3、側板與加強板、鋼管橫梁之間的連接全部采用振動篩專用gao強度環槽鉚釘鉚接，鉚釘抗剪強度gao，抗振動，yong不動鉚，避免了焊接缺陷導致的側板開裂等事故。
4、優化設計的彈性元件，減小地基負荷，具有使用壽命長，過共振區平穩，噪音低等優點（可據使用情況選用“金屬螺旋彈簧”或“復合彈簧”）。
5、中間與兩邊同時漲緊的篩網漲緊結構、篩網減振橡膠條的設置使得篩網的有效使用壽命更長。
6、電機與激振器聯接采用撓性聯軸器，使力矩的傳動沒有軸向力的傳遞，從而使篩機的運行更加穩定。
7、低合金結構鋼板的采用（Q345C），使設備在-40℃的寒冷地區仍能保證其整體剛度。
三、工作原理
圓振動篩是以三軸塊偏心激振器為激振源，以橡膠支承彈簧為彈性元件，以篩箱激振器等為可動部分的篩分設備。其振動器的三根軸上裝有相等偏心質量、相同偏心半徑的配重塊。動力由電機經皮帶傳遞至主動軸，再經速比為1的齒輪進行傳動，使三根軸同速旋轉，從而產生激振力，使篩箱作強制連續的橢圓運動。物料以此運動為動力，在水平的篩面上沿圓周方向作不斷的拋擲運動，在拋起松散分層的同時向前運動，周而復始地完成粒度分ji和向前輸送的過程。
四、產品優勢
橢圓篩三軸驅動能使篩機產生理想的橢圓運動，它兼有圓振動篩和直線振動篩的優點，且橢圓軌跡、振幅可調，可根據實際物料狀況選擇振動軌跡，對難篩分的物料更具優勢；
三軸驅動強迫同步激振，能使篩機獲得穩定的工作狀態，對要求處理量大的篩分尤其有利；
三軸驅動改善了篩框受力狀態，減輕了單個軸承負荷，側板受力均勻, 減少了應力集中點, 改善了篩框的受力條件,提gao了篩機的可靠性和壽命，為篩機的大型化奠定了理論基礎。
由于其水平安裝，有效的降低了機組gao度，能很好的滿足大、中型移動式篩分機組的需要。
軸承稀油潤滑，有效降低了軸承溫度，提gao了壽命；
同樣的篩分面積，橢圓振動篩產量可提gao1.3－2倍
對于橢圓振動篩如果您還有什么問題，歡迎咨詢隆中重工。咨詢熱線400-658-0379
隆中重工很好致力于振動篩分設備的研發生產，主營直線振動篩、圓振動篩、gao頻篩、礦用振動篩、脫水篩、尾礦干排篩等篩分設備，如有需要歡迎來我廠參觀選購！
